Программа ultrasonic_flowmeter.exe

предназначена для расчета скорости ультразвука в чистой воде и расчета расстояний между ультразвуковыми датчиками Ld.
Диапазон задаваемых температур от 0 до 40 гр.С. Диапазон задаваемых давлений от 0.1 до 30 Мпа. В данных диапазонах введенных параметров достигается наибольшая точность расчета расстояний между ультразвуковыми датчиками (ПЭП).
Для расчета ввести параметры температура, давление ( для случая нахождения жидкости под давлением и отключенной галочки "атмосферное давление"), время (мкс) прохождения ультразвука между датчиками (среднее) по показаниям ультразвукового расходомера. Запустить расчет нажав кнопку "Расчет" . Результат расчета выводится на экран.

Программа etalon_connect.exe

программа для считывания, обработки и сохранения результатов работы (параметры настройки и архивы) ультразвукового расходомера ЭТАЛОН-РМ. Для связи с приборами используется стандартный протокол ModBus RTU. Минимальные системные требования:
~ Windows 98
~ Intel 386
~ 32 MB оперативной памяти
~ разрешение экрана 800x600
Подключение к электронному блоку расходомера возможно посредством интерфейсов:
- RS232 ;
- RS485 ;
- GSM модемом в режиме передача данных (CSD);
- USB с преобразователями USB-RS232 или USB-RS485.

Программа etalon_connect_damp.exe

etalon_connect.exe - программа для считывания, обработки и сохранения результатов работы (параметры настройки и архивы) ультразвукового расходомера. Для связи с приборами используется стандартный протокол ModBus RTU. Подключение к электронному блоку ультразвукового расходомера возможно посредством интерфейсов:
- RS232 ;
- RS485 ;
- GSM модемом в режиме передача данных (CSD);
- USB с преобразователями USB-RS232 или USB-RS485.

Программа проста в использовании и имеет интуитивно понятный интерфейс и подходит для малых и больших экранов мониторов.

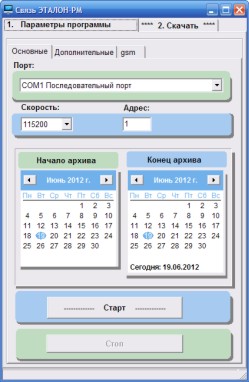

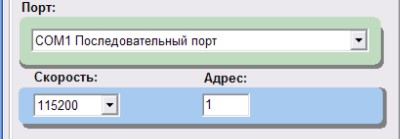

1. Перед началом работы необходимо указать параметры связи (Номер СОМ порта, скорость связи и сетевой адрес прибора):

Нажать кнопку "СТАРТ" для соединения с прибором:

Нажать закладку "2. СКАЧАТЬ" для выбора типа скачиваемых данных с прибора:

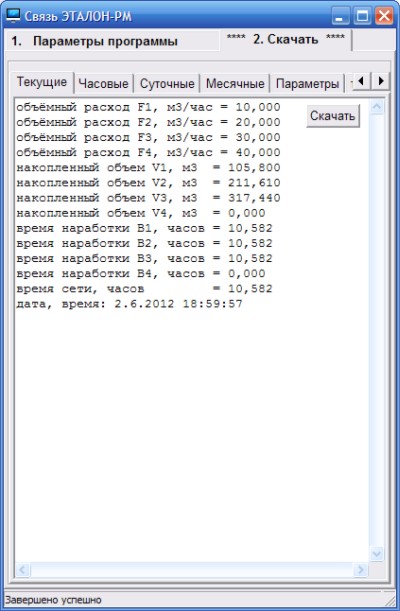

Для скачивания текущих(мгновенных) показаний ультразвукового расходомера Эталон-РМ нажать кнопку "Скачать" на закладке "Текущие":

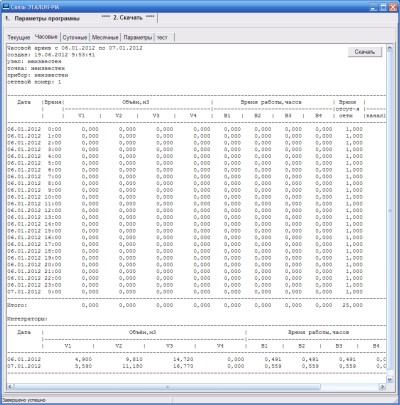

Для скачивания архивных показаний ультразвукового расходомера Эталон-РМ нажать кнопку "Скачать" на закладке "Часовые","Суточные" или "Месячные":

Для архивных данных необходимо задать календарный диапазон от и до на закладке "1. Параметры программы":

Для завершения работы с программой нажать "Стоп" на закладке "1. Параметры программы":

Скачать программу (архив winrar) etalon_connect.rar

Программа modbus_etalon.doc

Карта переменных ультразвукового расходомера ЭТАЛОН-РМ протокол ModBus RTU.
Особености реализации протокола ModBus RTU в Эталон-РМ:
- Удобное и простое конфигурирования ModBus RTU устройств(SCADA,OPC и контроллеры) для доступа к параметрам и архивам расходомера Эталон-РМ.
- Паралельная и независимая(свои настройки) работа интерфейса rs232 и rs485 расходомера Эталон-РМ - две сети.
- Способность работы в GSM сети.
- Групповой запрос параметров(до 64 регистров) значительно увеличивает скорость обмена по GSM.
Параметры обмена:
~ данные 8 бит , 1 стоповый бит, без контроля четности;
~ скорость 115200 /57600 / 38400 / 19200 / 9600 / 4800 / 2400 / 1200 / 600 / 300 бит/сек;
~ завершение кадра 3-4 символа.
Подключение к электронному блоку ультразвукового расходомера возможно посредством интерфейсов:
- RS232 ;
- RS485 ;
- GSM модемом в режиме передача данных (CSD);
- USB с преобразователями USB-RS232 или USB-RS485.
